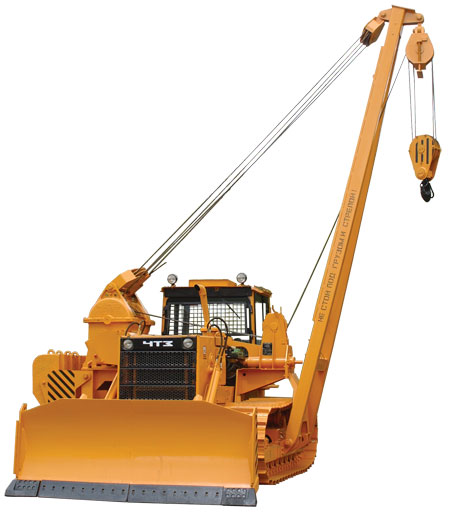

Трубоукладчик ТР12

Трубоукладчик ТР12.22.01 и ТР12.22.02 предназначен для укладки трубопроводов в траншею, сопровождения очистных и изоляционных машин, а также для выполнения различных подъемно — транспортных работ при строительстве трубопроводов. Наружный диаметр трубы, с которой работает трубоукладчик, до 720 мм. Трубоукладчик используется для работ на обычных грунтах и с пониженной несущей способностью. Также трубоукладчик можно использовать для подъема и перемещения единичных грузов. Трубоукладчик предназначен для эксплуатации в макроклиматических районах с минимальной температурой воздуха до минус 40°С. Технические характеристики трубоукладчика отвечают современным требованиям. Трубоукладчику ТР12.22. присвоен знак качества XXI век.

Модификации и стоимость:

ТР12.22.01 Трубоукладчик, грузоподъемность 12,5 тонн, стрела 7 м, двигатель Д180, МТ, 7-катковые ходовые тележки, ПД -23У), подогреватель двигателя, защита двигателя и трансмиссии, защита переднего стекла решёткой, гусеницы с уплотнённым смазанным шарниром, ширина башмака 690 мм 8,615,040
ТР12.22.02 Трубоукладчик, грузоподъемность 12,5 тонн, стрела 9 м, двигатель Д180, МТ, 7-катковые ходовые тележки, ПД -23У), подогреватель двигателя, защита двигателя и трансмиссии, защита переднего стекла решёткой, гусеницы с уплотнённым смазанным шарниром, ширина башмака 690 мм 8,829,800

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Базовый трактор Т10Б.2121
спецкомплектции)
Эксплуатационная мощность двигателя, кВт .с.) при 1250 об/мин 132 (180)
Грузоподъемность номинальная (на плече 2,5 м), т 12,5
Грузоподъемность максимальная (на плече 1,22 м), т 27
Момент грузовой устойчивости, т.м 35
Максимальная высота подъема крюка, м 5,4
Глубина опускания крюка при минимальном вылете крюка,м 2,5
Скорость передвижения, км/ч:
— вперед 1,75-7,06
— назад 2,49-8,41
Расчетное максимальное тяговое усилие на ведущем колесе, т 23
Эксплуатационная масса, кг 28350
Емкость топливного бака, л 300

Грузоподъемное оборудование

Лебедка:
— тип двухбарабанная, реверсивная, с многодисковыми фрикционными муфтами включения и гидравлическим управлением
— привод от верхнего вала коробки передач через трехступенчатый редуктор, цепную передачу и карданный вал
— тормоза ленточные, нормальнозамкнутые
Скорость подъема и опускания крюка, м/мин:
— первая 1,6-3,3
— вторая 6,2-13
— третья 16,4-34
Грузовой и стреловой канаты:
— диаметр, мм 19,5 или 20
— длина грузового каната, м 49
— длина стрелового каната, м 45,5
Противовес:
— тип неоткидываемый
— количество грузов, шт 4
— масса одного груза, кг 820
— масса противовеса, кг 3840
Cтрела трубчатая конструкция прямоугольного сечения
